60강 3D 일러스트와 차트 - 차트 그리기 1
Column Graph Tool
도구패널 -> Column Graph Tool 선택
-> 대략의 영역을 드래그
-> 엑셀처럼 생긴 표 안에 내용 넣기
ㄴ 첫번째 열 : 가로축 / 두번째 열 : 세로축
-> 엑셀처럼 생긴 옵션 창 우상단에 체크표 시 누르면 적용
-> 그래프 완성
* Character 패널에서 글자 사이즈. 폰트 모양 등 수정 가능
동전만들기
1. 타원 두 개 만들기 - 밑면 색은 어두운 컬러로 조정
2. 두 개 모두 선택 후 Object -> Blend -> Make
3. $ 텍스트로 입력 후 Create Outline
4. 텍스트와 도형 모두 선택 후 그룹 만들기
+) 동전 쌓은 모양 만들기
동전 복사하여 두 개 만든 뒤 Object -> Blend -> Make 한 뒤 다시 Object -> Blend -> Blend Options
Spacing을 Specified Distance로 두고 2mm 정도로 설정
이렇게 하면 두 오브젝트 사이의 거리가 어떻든 무조건 2mm 간격으로 쌓임
그래프 대치하기
1. 그래프의 각 그래프바들은 그룹 상태이므로 더블 클릭해서 편집 가능한 상태로 만들기
2. 각 그래프바를 Direct Selection Tool을 이용해 좌상단/좌하단 앵커 포인트만 선택 후 지움.
3. Blend 효과를 준 동전을 복사하여 7개를 만듦.
4. 동전탑 1개와 그래프바에서 남아 있는 패스 부분을 선택한 뒤 Object -> Blend -> Replace Spine
5. 동전으로 해당 그래프가 대체된 걸 볼 수 있음.

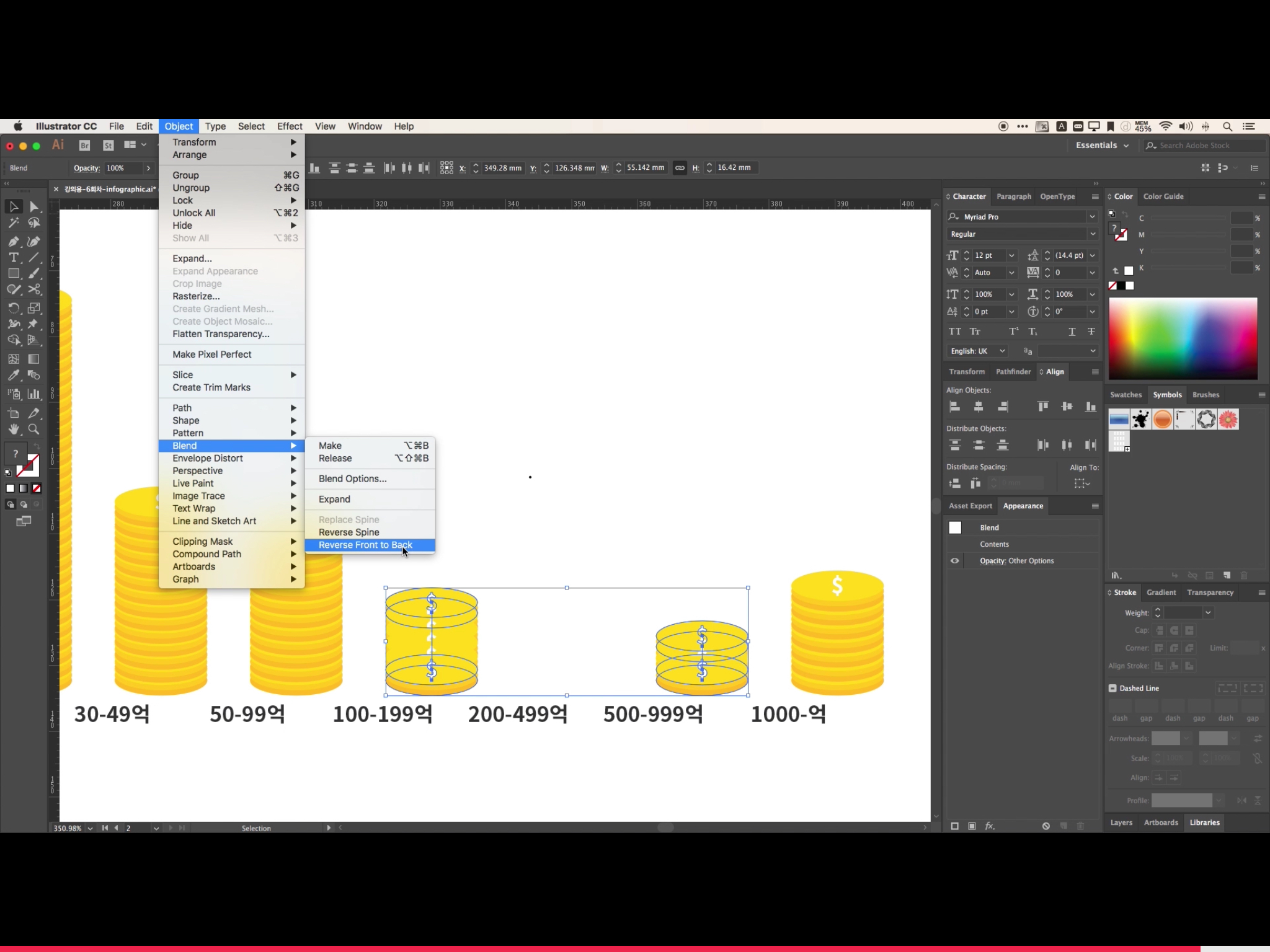

* 만약 적용한 모양이 이상한 게 있다면 Object -> Blend -> Reverse front to back 적용해보기
61강 3D 일러스트와 차트 - 차트 그리기 2
파이 차트 그리기
도구 패널의 그래프툴을 꼭 누르면 다양한 그래프툴들이 나오는데
이 중에서 파이 그래프툴 선택
여태 했던 것처럼 표의 첫 번째 열에 분류 / 두 번째 열에 값을 입력할 경우 파이차트 모양이 이상하게 나옴.
옵션 패널 우상단의 아이콘 여섯 개 중 두번째 - Transpose row/column 버튼 누르면 파이차트 생성 완료.
파이차트 색상 변경
우선 그래프를 Object -> ngroup
각 파이 부분과 컬러칩(?) 부분이 그룹으로 묶여있어서 컬러만 변경하면 둘 다 바뀜.
shape builder tool 과 3D 이펙트 등을 이용해 그래프꾸미기
-
일러스트 초급 강좌가 끝났다 !
오늘 하루동안 고민해보고 중급강좌를 들을지, 바로 애프터이펙트 강좌를 들을지 결정할 예정이다.
선생님께서 마무리하시면서 수업은 끝났어도 궁금한 내용이 있다면 문의를 남겨달라고 말씀해주신 내용이 인상깊었다.
온라인 클래스인 만큼 A/S가 중요한데 저렇게 말씀해 주시니 확실히 믿음이 가는 것 같다.
물론 나는 ... 인강을 들으면서 따로 문의를 남겨보거나 한 적은 없지만... (학교다닐때도 한 번도 없음)
-
